概要

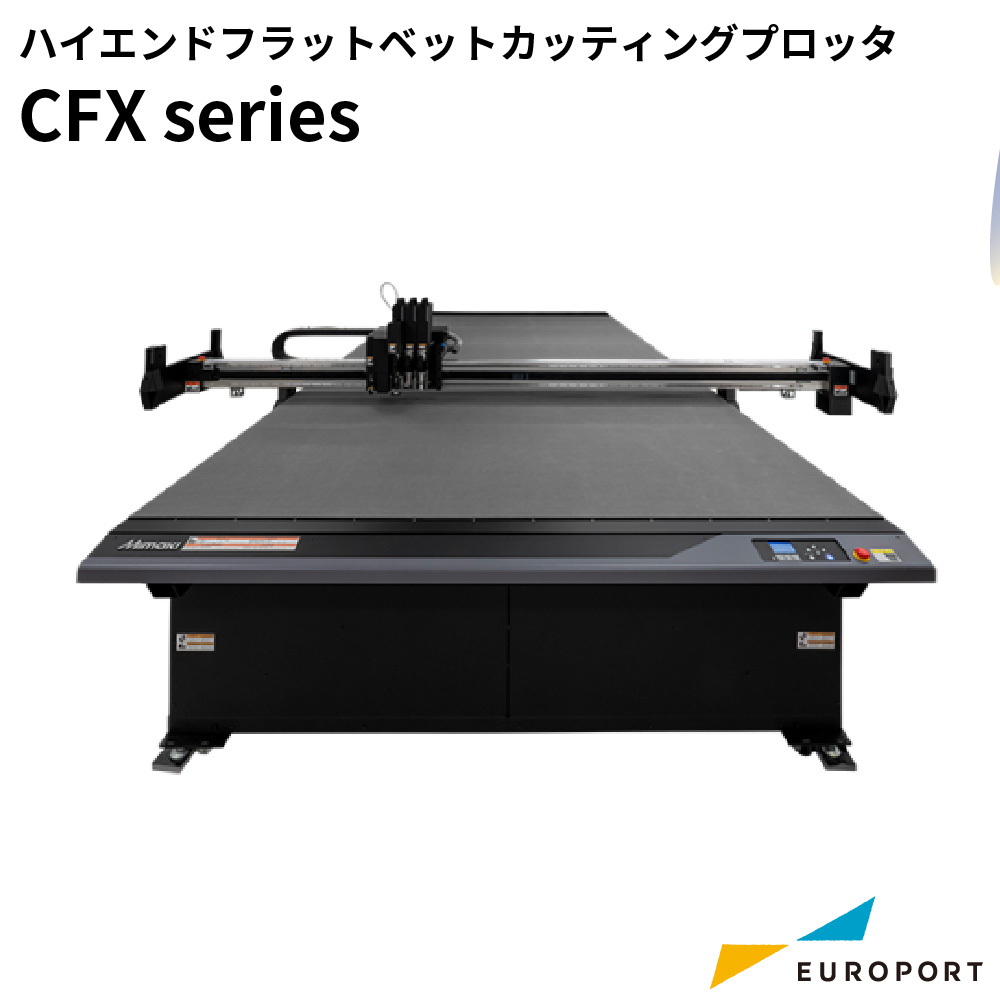

ミマキ社製のハイエンドフラットベッドカッティングプロッタ「CFXシリーズ」は、最高水準のカッティング速度と圧力だけでなく、複数の加工を1度の作業で行えるため、作業効率を大幅に向上させます。
また、テーブル全域の高さを自動で計測し追従するため、Vカット時の品実が均一となります。今欲しいものを今すぐカタチにできる最高水準の機械となっております。
ハイエンドフラットベッドカッティングプロッタ「CFXシリーズ」は、クラス最高水準の速度および圧力と最大4種のツール同時搭載により加工効率が大幅に向上。さらに用途に合わせた加工テーブルサイズと加工ツールをラインアップ。導入後でもテーブル拡張とツールの追加が可能で、お客様のビジネスの成長を長くサポートします。

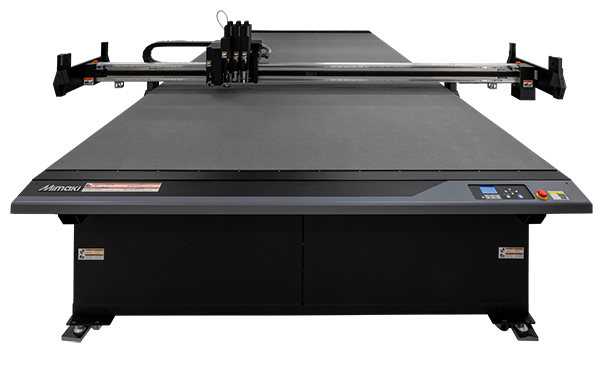

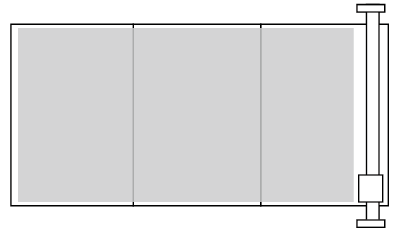

| CFX-2513 | CFX-2531 | CFX-2550 |
|---|---|---|
 |
 |
 |
|
|
|

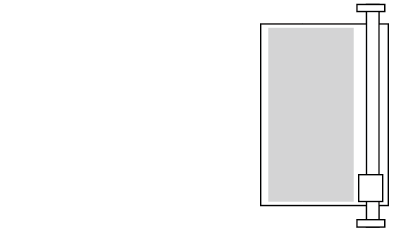

導入後の拡張も可能
FineCut/Coat9とマークセンサー機能の組み合わせで、座標の傾きや距離を補正しながら高精度にカットすることができます。
Adobe Illustratorから直接・簡単カッティング
同じ場所を圧力などの条件を変えながらカットする「回数切り機能」
メディアの切り過ぎを未然に防ぐ「自動分割カット機能」
ID Cut 機能で Print＆Cut 時のカットが自動化
CADデータを最適なカッティングデータに変換、カッティングプロッタの実力を最大限に引き出す。
CADデータ読み込み、カット出力
産業カット向けにカット条件を細かく設定・データベース作成可能
高価な材料の無駄を削減するトレース機能、全ペン出力
Vカットの切り込み幅の調整や１クリックでトリプルカットを追加可能。加工の後処理にも優しい。
カメラ（オプション）の利便性を最大に活かした加工プロセスを提供。
素材セットのタイムロス無く、連続して加工ができる。（-2531, -2550サイズ対応）

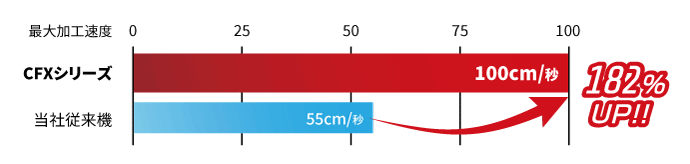

ハイエンドに相応しい、最大カット速度100cm/sを実現。（ミマキ社従来機比約2倍）
今欲しいものを今すぐカタチに。
お客様の加工ビジネスの効率アップに貢献します。
設置時にテーブル全域の高さ精度を自動計測して加工時に追従。
最大長5mの加工テーブル全域で、Vカットの仕上げ品質が均一になります。
画像はイメージです。
素材と加工方法に合わせて切替可能。高品質な加工を実現します。
硬い素材のカット加工時、加工深さを指定した回数切りで高品質なカット面を実現。
また、段ボールの流れ目方向の罫引きも安定して加工できます。
加工圧力を指定した罫引き加工も可能。軟らかい段ボールの幅方向の罫割れ・ライナー割れを軽減できます。

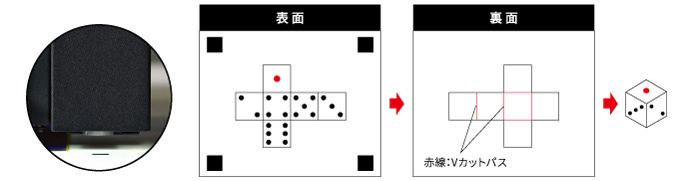

印字の裏面から正確な位置をカットでき見栄えの良い表面形状を提供します。
プリントデータのトンボとメディアエッジを検出後、裏面をカットします
異なる素材を連続加工する時もツールの付替えと調整の手間が無く作業を進められます。
標準搭載のペンユニットに加え最大3種の加工ツールを選択。
画像内の④は使用できる取付ユニットとツールに制限があります。

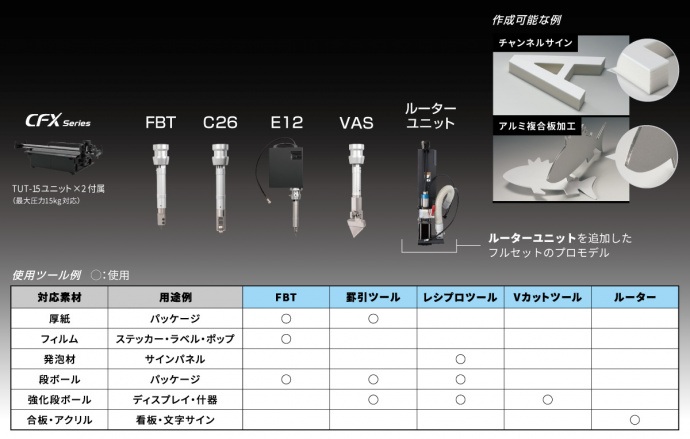

お客様の加工ビジネスに合わせ3種の「標準ツールセットモデル」から選択可能。
導入後もビジネスの成長・用途拡張に合わせて追加のツールをいつでもお買い求めいただけます。
素材をプリントする際は当社のフラットベッドプリンタ（別売）が必要です

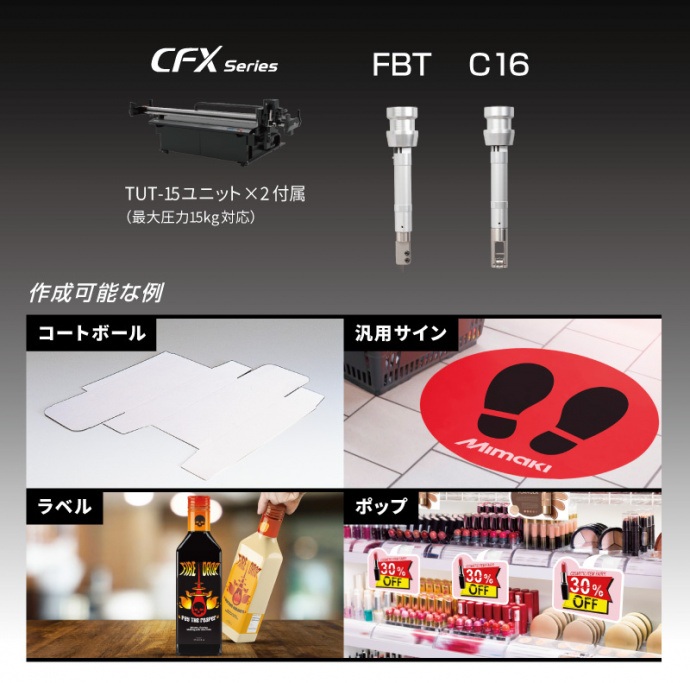

最小限のツールを最大限に活用し、パッケージと汎用サイングラフィックスの制作を始められるエントリーセットモデル。

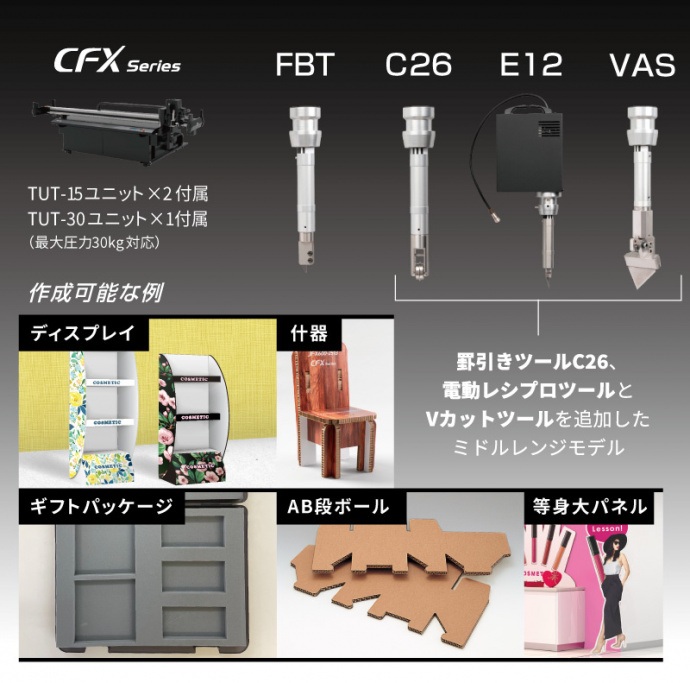

電動レシプロとVカットの追加により、各種段ボールの加工によるパッケージ全般と什器・ディスプレイ制作をサポートするセットモデル。
電動レシプロとVカットの追加により、各種段ボールの加工によるパッケージ全般と什器・ディスプレイ制作をサポートするセットモデル。
ユーロポートでは、お客様にあった機種選定から導入後のアフターサポートまで一貫してサポートいたします。
より安心して、より納得して機械を導入していただくため、各種サービスをぜひご活用ください。
| CFX-2513 | CFX-2531 | CFX-2550 | ||
|---|---|---|---|---|
| 有効作図範囲 （X軸×Y軸） |
1,300×2,540mm | 3,190×2,540mm | 5,080×2,540mm | |
| セット可能ワークサイズ （X軸×Y軸） |
1,890×2,570mm | 3,780×2,570mm | 5,870×2,570mm | |
| 駆動方式 | X/Y軸：ACサーボ Z/θ軸：DCサーボ | |||
| 最大速度 | 100cm/s（加工速度は材料、使用ツールによる） | |||
| 最大加速度 | 0.7G | |||
| 静的精度 ※ | 反復精度 | ±0.03mm | ||
| 距離精度 | ±0.1mm または移動距離の ±0.1% のどちらか大きい方 | |||
| 原点再現性 | ±0.15mm 以下 | |||
| 最大作図可能高さ （ツール上昇時のクリアランス） |
E12/E35/E60：54mm V45/VAS：20mm FBT：10mm C16/C26：54mm C60：20mm | |||
| 盤面ワーク最大重量 | 50kg/㎡以下（集中荷重無きこと） | |||
| コマンド | MGL-3C（HPGL準拠） | |||
| 受信バッファ容量 | 22M（ソーティング有効時は16MB） | |||
| インターフェイス | RS-232C／イーサネット | |||
| 安全規格 | VCCI classA、FCC classA、CEマーキング、CBレポート（EN62368）、UL62368-1、機械指令、RoHS、REACH | |||
| 電源仕様 | CFX本体：単相200～240V 50/60Hz 12A以下 バキュームユニット OPT-C0249：三相200～240V 50/60Hz 30A以下（1機当たり） |
|||
| 消費電力 | CFX本体：2,880W以下 | |||
| 動作環境 | 使用周囲温度：5℃～35℃ 使用相対湿度：35～75%RH 保管温度範囲：20～25℃ 精度保証相対湿度：35～65%RH 温度保証：±10℃/h以下 | |||
| 外形サイズ（W×D×H） | 4,050×2,150×1,500mm | 4,050×4,050×1,500mm | 4,050×5,950×1,500mm | |
| 重量 | 440kg | 660kg | 880kg | |
| 添付ソフトウェア | FineCut/Coat9 | |||
