大型カッティングマシン FC9000-140 3年保証付グラフテック

Name: 大型カッティングマシン FC9000-140 3年保証付 グラフテック
SKU: FC9000-140
Availability: InStock

通常価格（税込）

1,056,000円税別価格：960,000円

見積り・問い合わせ

概要

商品コード：: FC9000-140
メーカー　　：: グラフテック(Graphtech)
関連カテゴリ：: 大型カッティングマシン > グラフテック > FC9000シリーズ

製品バナー

FC8600シリーズの後継機種として基本性能・品質を継承し、機能や操作性を強化した新しいカッティングプロッタです。
大幅に機能強化をした自動トンボ読取システム「ARMS 8.0」の搭載によって、プリント＆カットがスムーズになりました。
標準付属のソフトウェアGraphtec Studioでカッティングデータを簡単に作成編集できます。Adobe IllustratorやCorel DRAWをお持ちの方はプラグインソフトも標準装備しており、データの出力はもとよりカッティングマシンをコントロールすることも出来ます。
3.7インチのLCD画面と10ケ国語対応の操作パネルを搭載しており、作業効率もさらにアップしています。

【FC9000-140】大型カッティングプロッター
最大カット幅：1,372mm
外形寸法：1,970(W)×1,151(D)×1,232(H)mm
重量：64kg（巻取りユニット装着時80.9kg）
対応OS：Windows 10 / 8.1 / 8 / 7 / Mac OS X 10.6～10.11 / macOS 10.12 ～ 10.15
付属ソフトウェア：Graphtec Pro Studio 、Graphtec Studio、Cutting Master 4 、Windows Driver
※ 10.6はGraphtec Studioのみ対応
沖縄・離島に配送する際は1週間程度お時間がかかります。あらかじめご了承ください。

セット内容

AC電源ケーブル　1本
2極-3極変換アダプタ　1個
USBケーブル (長さ2.9ｍ)　1本
カッタープランジャ (PHP33-CB09N-HS)　1本
カッター刃 (CB09UB-1P)　1本
カッタ－刃調整用ル－ペ (PM-CT-001)　1個
水性ファイバー専用プランジャ (PHP31-FIBER)　1本
水性ファイバーペン (KF700-BK)　1本
本体スタンド (ST0114)　1式
バスケット　1式
付属 DVD(取扱説明書、Graphtec Pro Studio (1ライセンス)、Graphetc Studio (Mac)、Cutting Master 4、Windows driver)　1式
セットアップマニュアル　1冊
カッター刃に関する説明書　1冊
安全に正しくご使用いただくために　1冊
保証書　1冊

最高水準の基本性能

クラス最高性能

最大カット速度1485mm/s、最大加速度39.2m/s2、最大カット圧5.88N(600gf)とクラス最高性能をもち、厚いメディアから薄いメディアまで幅広く対応する高い生産性を実現しました。

クラス最高性能

抜群の長尺安定性（巻取りユニット装着可能）

定した用紙搬送性と高精度なカッティング性能により15m(50ft)(当社指定のフィルム、カット条件による)の長尺にも対応し、大型の看板やPOPも効率よくカットすることができます。
また、オプションの用紙巻取りユニットを装着すれば、メディアを自動的に巻き取りできます。
超音波センサーでメディアを感知し、自動的に巻き取ります。

・対応機種：FC9000-140/160
・精度保証長さ：20m（1ジョブを1.2m以下とする）
・最大巻取りロール径：φ180mm
※巻取り条件：
- ロールメディア端面と紙管端面が揃っていること
- ロールメディア幅と巻取り側紙管の幅が同一であること
※バスケット内でメディアが折れ重なると巻取りができなくなります。

用紙巻取りユニット

分割つなぎ作図

長尺カット時の斜行予防のため、長尺データをページ分割し、ページ毎に順次カットすることができます。これによりフィード量を短くし、安定したカットが可能となります。より精度高くカットしたい場合や長尺保証長を超えてカットする場合に、便利な機能です。

分割つなぎ作図

USBメモリを使ってPCレス出力

プラグインソフトウェア Cutting Master 4、グラフィックデザインソフトウェア Graphtec Pro Studio / Plusで作成した専用データをUSBメモリに保存し、カッティングプロッタにセットするだけでカット出力できます。PCや専用ソフトウェアを使用しないため、誰でも簡単にカット出力ができます。

※ USBメモリのフォーマット形式は、FAT32のみに対応しています。

NTFS及びexFATには対応していませんのでご注意ください。(ファイル名は半角英数記号表示)

PCレス出力

使いやすい操作パネル

大きく見やすい3.7インチのLCD画面と操作性を追求した10ヶ国語対応の操作パネルを搭載しました。

PCレス出力

生産性向上のための機能 (ARMS 8.0)

自動トンボ読み取りシステム「ARMS 8.0」により、プリント＆カットの生産性を向上させます。
ARMSとはAdvanced Registration Mark Sensing System の略で、グラフテックのカッティングプロッタに搭載された自動トンボ読み取りシステムです。ARMSのトンボ（位置合わせマーク）読み取り機能により、プリント＆カットの生産性を格段に向上させます。

バーコードによるデータ管理機能

カットしたいメディアに専用バーコードを印刷し、それを読み取ることでPCやUSBメモリから自動的に該当するカットデータを取得、カット出力します。誤ったデータでのカット防止や作業効率向上に役立ちます。また、この機能はプリンタやRIPソフトウェアの種類に関係なく使用できます。
※ USBメモリのフォーマット形式は、FAT32のみに対応しています。
NTFS及びexFATには対応していませんのでご注意ください。(ファイル名は半角英数記号表示)

データ管理機能

異なるデータの連続カット（バーコード読取り機能）

異なるデータ毎に挿入したバーコードのスタートマークを自動検出し、最初のスタート操作のみで連続的にカットすることができます。また、バーコードのスタートマーク位置は、ラミネート加工を考慮し、順巻、逆巻の両方に対応しています。

異なるデータの連続カット

カラートンボ/特殊メディア対応

カラートンボや特殊メディアのトンボ読み取りに対応しました。単色メディアはもちろん、ホログラムや高輝度反射シート等の特殊メディアでもトンボ読み取りができます。
※ メディアの種類とトンボ色の組合せによっては、センサーが読取れない場合がございます。

ラートンボ/特殊メディア対応

Adobe Illustrator トリムマーク対応

プラグインソフトウェア Cutting Master 4と組み合わせることにより、Adobe Illustrator トリムマークを用いてカットの位置合わせを行うことができます。

トリムマーク対応

マルチトンボ補正

配列した同一デザインのトンボを連続して読み取り、連続カットを行うので作業時間を大幅に短縮できます。
また、トンボ間のマージン実質0mm対応なので無駄な余白ができません。

マルチトンボ補正

トンボ枠の外側カット

作図範囲を拡大し、トンボ枠の外側もカットできます。メディアの無駄を減らし、生産効率が上がります。

トンボ枠の外側カット

セグメントエリア補正（XY軸）

従来のX軸方向のセグメントエリア補正に加えて、Y軸方向の補正もでき、より精度の高い補正が可能となりました。

セグメントエリア補正（XY軸）

便利なARMS機

ARMSとは、Advanced Registration Mark Sensing System の略で、グラフテックの最新カッティングプロッタに搭載された自動トンボ読み取りシステムです。
カッティングプロッタ本体の性能に、ARMSのトンボ（位置あわせマーク）読み取り機能を合わせることで、プリント&カットの生産性を格段に向上させます。

操作パネル

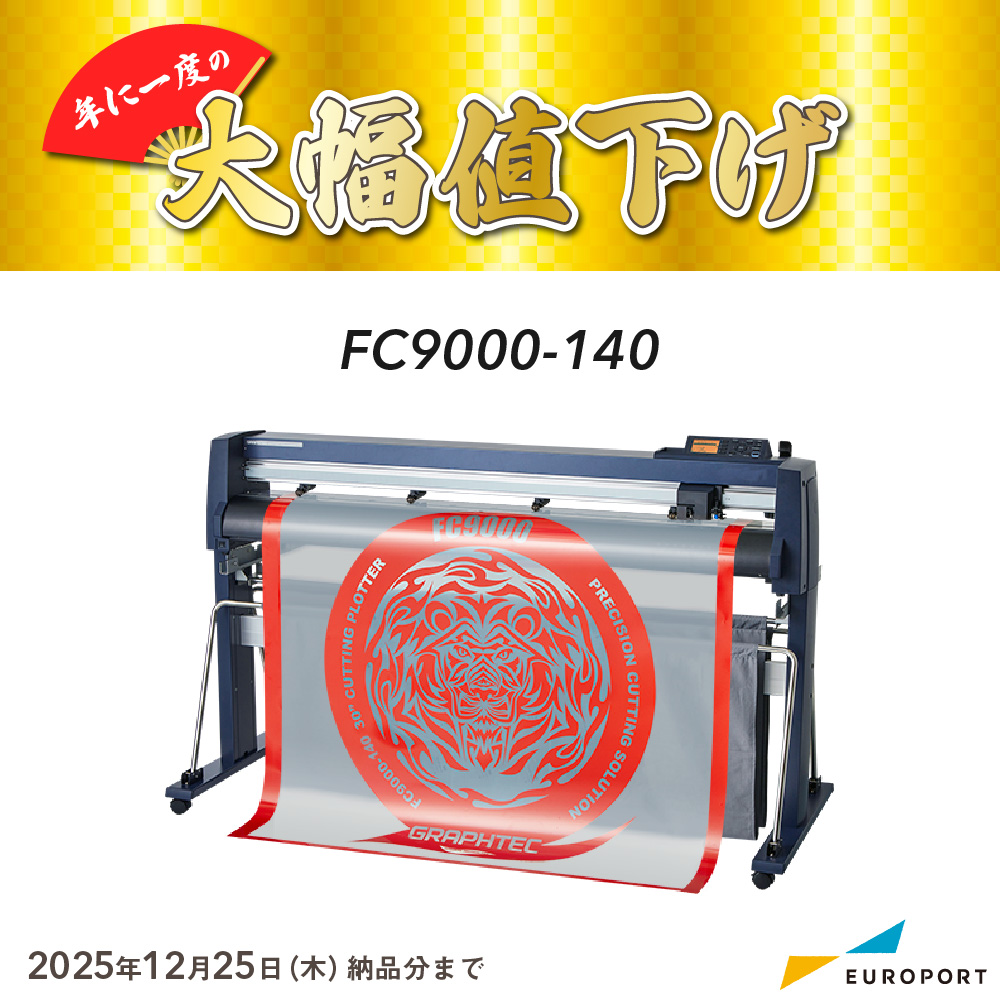

商品画像

大型カッティングプロッター
FC9000-140
グラフテック(Graphtech)
標準価格：1,056,000円（税込）
まずはフォームで簡単入力！
ご相談・お見積もり

ユーロポートの導入・運用サポート

ユーロポートでは、お客様にあった機種選定から導入後のアフターサポートまで一貫してサポートいたします。
より安心して、より納得して機械を導入していただくため、各種サービスをぜひご活用ください。

ユーロポートのサービス詳細を見る

製品カテゴリー

RC9000シリーズ製品仕様

	RC9000-75	RC9000-100	RC9000-140	RC9000-160
形状	グリットローリング方式
駆動方式	デジタルサーボ
最大カッティング範囲（幅×長さ）	762mm×50m	1067mm×50m	1372mm×50m	1626mm×50m
精度保証範囲（幅×長さ）	742mm×15m	1047mm×10m 762mm×15m	1352mm×10m 762mm×15m	1607mm×10m 762mm×15m
最小装着メディア幅	50mm
最大装着メディア幅	920mm (36.2 inch)	1224mm (48.1 inch)	1529mm (60.1 inch)	1850mm (72.8 inch)
装着可能なロール紙径	76～200mm（オプションの用紙フランジ(OPH-21)装着時は160mm)
装着可能なロール紙質量	12kg	16kg	20kg	24kg
巻取り可能なロール紙幅	-		200 ～ 1372mm	200 ～ 1626mm
巻取り可能なロール紙質量	-		20kg
最大横切りカット幅	762mm	1067mm	1372mm	1626mm
最大カット速度	1485mm/s (45°方向）
最大加速度	39.2m/s2 (45°方向)
最大カット圧	5.88N (600gf)
最小文字角	英数字で5mm程度 (素材・書体等によって異なる)
メカニカルステップサイズ	0.005mm
プログラムステップサイズ	GP-GL：0.1 / 0.05 / 0.025 / 0.01mm HP-GL™ (*3)：0.025mm
反復精度	0.1mm 以下/2ｍ (メディアの伸縮は除く）
プッシュローラ装着数	2個	3個	4個 (オプションで5個可能)
装着可能なツールの本数	1本 (オプションで2本可能)
カッターの種類	超硬刃
使用可能なペンの種類	油性ボールペン、水性ファイバーペン
カット可能なメディア	厚さ0.25mm 以下マーキングフィルム (塩ビ/ 蛍光/ 反射）・ポリエステルフィルム (指定条件あり) 高輝度反射フィルム (ダイヤモンドグレ－ド、エンジニアグレ－ド)
LCD表示	グラフィックタイプ（240dots×128dots）
インタフェース	USB 2.0(Full Speed)、Ethernet 10BASE-T/100BASE-TX、(オプションでRS-232C追加可能)
バッファサイズ	2MB
コマンドの種類	GP-GL / HP-GL™ (操作パネル切替、コマンド自動切替)
対応OS	Windows 10 (Home / Pro / Enterprise / Education) Windows 8.1 (Windows 8.1 / Pro / Enterprise) Windows 7 (Ultimate / Enterprise / Professional / Home Premium) Mac OS X 10.6～10.11 / macOS 10.12 ～ 10.15 (10.6はGraphtec Studioのみ対応)
標準付属ソフトウェア	Graphtec Pro Studio、Graphtec Studio、Cutting Master 4、Windows Driver
定格電源	AC100-240V　50/60Hz (自動切替)
消費電力	120W以下
使用環境	10～35℃、35～75％ R.H. (結露無きこと)
精度保証環境	16～32℃、35～70％ R.H. (結露無きこと)
外形寸法 (約)【W×D×H】スタンド・バスケット含む	1360ｘ1151ｘ1232 mm	1665ｘ1151ｘ1232 mm	1970ｘ1151ｘ1232 mm	2224ｘ1151ｘ1232 mm
質量 (約)【重量】スタンド・バスケット含む	49 kg	56 kg	64 kg(巻取りユニット装着時 80.9kg)	70 kg(巻取りユニット装着時 88.5kg)
保証期間	3年間 (保証書登録が必要です)
安全規格	PSE・UL/cUL・CE マーキング
EMC規格	VCCI Class A・FCC Class A・CE マーキング
